In System Programmers SUPERPRO/IS01
高级在线编程器
|
- 截止今日，支持220
个厂商，10451
颗可编程器件。
*新增支持芯片，需授权。基本性能
IS01 是一款专业的多功能在线编程器/在线烧录器/在线烧写器，依托Xeltek强大的器件算法库，支持几乎各种串行协议的可编程器件；体积小、速度快、可靠性高，满足工业应用的长线驱动能力；DLL/API支持用户与ICT/ATE等设备集成，构成电路板ICT/ATE+ISP一体机或进行其他二次开发；通过USB2.0或ATE接口进行联机运行；借助SD卡、LCD、键盘等本地设备进行脱机操作。
- 极快的编程速度，同时速度可选择以适应电缆长度及用户板负载特性。
- 同时支持联机（USB2.0高速）和脱机操作模式。标准ATE接口方便外部ATE设备操控。
- 支持绝大多数的ISP协议，如：I2C、SPI、UART、BDM、MON、MW、JTAG、CAN、ICC、RS232等。以Superpro通用编程器强大的器件算法库为依托，支持几乎所有串行器件包括MCU、串行EEPRO/FLASH、CPLD等。
- 可靠的过流和ESD保护功能。
- 完善的API和DLL方便二次开发和系统集成。
- 稳定、可靠的设计使之适应各种应用，如ICT设备集成ISP功能、研发以及现场编程等。
- 支持WINDOWS XP/Vista/Win7/Win8/Win10 32/64bit 操作系统
硬件功能 - ISP电缆提供绝大多数串行协议接口。
- 支持主电压为1.5V 至5V 目标系统,可为低功耗目标系统供电。
- 长线驱动电路保证最大电缆长度达2 米，时钟频率20MHz 情况下也能可靠工作。
- 具备ESD 保护。
- USB（2.0 高速）接口与主机通讯。
- LCD 液晶显示屏，6 键键盘，LED 状态显示.
- SD 卡存储工程文件（最大16GB），存储的工程文件数量有所有工程文件大小和SD卡容量限制。
- 标准ATE 接口,外部电平信号选择工程文件、控制运行及取得运行状态。外部信号与系统全部通过光耦隔离。
- 12VDC/2A 系统外部电源输入。
- 夹具闭合检测电路。配合夹具使用时，利用此检测线在夹具闭合时自动启动编程操作。
- 拥有庞大的器件算法库，支持几乎所有串行芯片包括MCU、串行EEPRO/FLASH、CPLD 等。支持协议包括但不限于I2C、SPI、UART、BDM、MON、MW、JTAG、LIN、CAN、RS232 、CSI(NEC)、SCC(Fujitsu)、SBW(TI)、ICC(ST)、C2(Silicon Lab)等。
- 支持SPI、I2C、JTAG总线多器件编程（工程组概念）。
- 支持CPLD 之JAM, Staple 和Direct C 文件。
- 极快的编程速度，同时速度可选择（高中低三档）以适应不同电缆长度及用户板负载特性
- 支持动态缓冲区功能(每一芯片烧写内容不同，应用实例包括序列号、MAC地址、传感器标定等),修改接口开放。
- SD 卡工程文件支持FAT32、FAT16 等格式；可用读卡器管理。
- 完善的数据安全及保护功能：工程文件加密、SD 卡加密、产量限制、权限管理等；
- 完善的DLL / API，方便二次开发及系统集成（需授权）。典型应用如ICT集成ISP。DLL支持VC、VB、LINUX、Labview等环境。
- 强大的日志管理功能记录每部操作及结果以及阶段统计数据，为质量管理提供利器。
- 通过USB HUB可同时控制多至12台编程器同时工作。
- 灵活的个性化定制服务。成功案例：条码枪管理工程及运行；条码枪动态读取条码，自动将条码写入芯片指定地址并录入日志文件；与另一台设备通讯，动态读取MAC地址或传感器标定值写入芯片；在工程文件中设定产量，将含工程文件的SD卡交第三者操作，达到设定产量后工程文件自动失效。适合以产量收取版权费的方案供应商…
- 研发应用之在线测试和调试。
- 量产,线路板贴片组装完毕后在线烧写。
- 现场应用,轻便的IS01 非常适合现场测试、维修及数据采集。
- 高阶现场应用,整合自动上/下板机，无缝对接PCB板烧录，西尔特可提供完整解决方案。
- OEM 部件。 IS01 提供友好的软硬件用户接口，用户可十分容易地将其集成到自己的应用系统中去。典型应用为ICT（在线测试仪）集成ISP。通过集成IS01,测试和编程可以同时进行，大大提高工作效率。
- ISP与离线编程工艺流程的比较
ICT阶段ISP
离线编程
流程
贴片→ICT&ISP
离线编程→贴片→ICT
生产周期
工序减少，衔接时间减少。对烧写时间较短的芯片来说总体生产周期短。
大批量情况下离线编程与贴片可并发，节省时间，但须保证编程与贴片之间的无缝衔接
成本
不需适配器等耗材，成本低廉。工序减少，人为错误风险和管理成本降低
需要不断投资适配器，成本高
可维护性
适合事后修改或软件升级以及动态数据的写入
贴片后若想修改须拆除芯片，修改维护不易
适用范围
仅适用具备ISP功能的芯片
适用所有芯片
- 一块PCB上有多颗芯片需编程如何解决？ 两种情况。第一，PCB上的芯片通过JTAG链或诸如I2C级联方式联系在一起，采用同一串行协议者，使用一台IS01即可，缺点是编程时间随着芯片数量的增多而增加。对时间成本敏感的项目不建议使用；第二，一块PCB上有多颗芯片，型号、文件均可不同，或者一块大PCB有数块相同的小PCB拼板而成。芯片、文件均同。此时可依据芯片数量选择同样数量的IS01,它们通过一个USB HUB连接到一台PC控制，多颗芯片同时编程，效率高。
- ATE接口的作用是什么？ 如果你的控制主机没有USB接口。可使用ATE接口进行控制。ATE接口通过简单的电平信号即可完成工程文件选择、启动、停止、结果反馈等控制功能。工程文件事先须下载到SD中。详见用户手册。
- ISP电缆长度有何限制？ IS01设计有强大的电缆驱动电路，可以保证长电缆、高频率下的稳定工作。但仍然受制于用户PCB的设计和目标芯片的特性。如果其负载尤其是容性或感性负载过大，则必须在降低电缆长度和降低工作频率之间做出抉择。IS01软件中具备高/中/低三种工作频率供用户在不能降低电缆长度的情况下根据实际情况方便地做出选择。
- 集成IS01到我的ICT中工作量大么？ 非常轻松。我们将提供各种应用级别的API或DLL甚至可供超级终端使用的命令行命令。我们的FAE会全程帮助您完成工作。
- 依靠IS01标配的器件算法软件是否就可以完成我的所有器件编程工作？ 一般来说不行，除非你非常精通ISP编程对硬件设计的要求，电路设计得完全符合ISP规范。用户板一般都有自己的特殊性，一般需要我们为其提供专用算法软件，在这过程中通常会要求你提供样板或电路ISP相关局部原理图。
- 欲采用ISP，用户板电路设计应注意哪些事项？
- ISP用到的管脚必须引到ISP插座上或测试点上。这些信号点必须与其他电路输出端无连接或有有效隔离。
- Vcc 一般由用户板提供，用户需保证其符合ISP规定的水平。小功率板可由IS01提供；Vpp由IS01提供，用户必须引出。
- ISP功能引线链路上的负载不能太大，尤其是容性和感性负载。
- 通常器件编程时其从Vcc汲取的电流要大于其正常工作时的电流，所以用户板设计时必须保证Vcc功率有足够的裕量。
- 器件编程对电路噪声有较高的要求，干扰源如大功率开关器件应远离待编程器件及其ISP信号链路。
- 如果电路中有RESET或Watchdog器件，可能会与ISP冲突，设计时须认真处理，可参阅用户手册中的相关参考设计或向我们咨询。
- 有些器件虽然可以ISP，但前提条件是Boot Loader Code已经事先下载进去。而在线下载Boot Loader Code会要求除正常ISP所需引脚以外的引脚参与，因而这些附加引脚也必须引出，建议向我们咨询。
- 有些器件经过某些操作，如加密后将彻底丧失ISP功能。应用时应了解相关风险。
特点:
软件功能
应用
ICT设备集成ISP Q&A
SUPERPRO/IS01的收费模式
- IS01编程器主机及主控软件以超值的价格出售。考虑到ISP工程的复杂性，具体工程个案实施中还可能发生如下费用：
1） 器件算法软件授权费。
2） 工程费。包括工程设计和咨询、调试等费用。
3） DLL / API / Command-Line Commands授权费。包含了上述软件和实施咨询费。主要是需要二次开发和系统集成的客户需要。

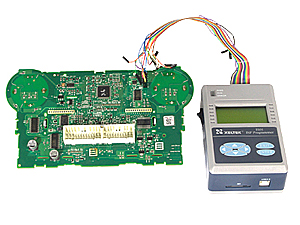

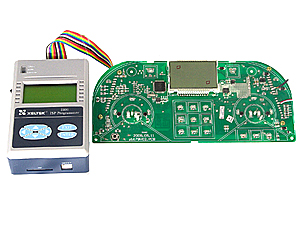

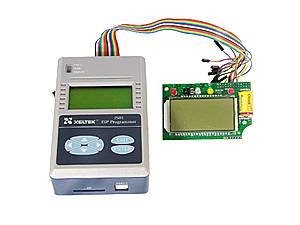

- 客户应用图片：
- 自购买之日起,壹年内凭发票保修;适配器和插座属易损耗品,不保修;
- 网上技术支持或者电话技术咨询;
- 器件支持:
- 封装支持:
- 联机通讯接口: USB2.0 ATE
- 脱机模式: 支持脱机操作
- 电源规格: 输入AC 100-240V ; 输出 12V/2A 功耗:-W
- 主机尺寸: 137*87*47 毫米; 重量：0.330公斤
- 包装尺寸: - 毫米;包装毛重：-公斤
标准配置:
- 主机、电源一个、USB电缆一根、ISP线、软件光盘一张（用户手册电子版）、保修卡一张。
- 选配：SD卡
